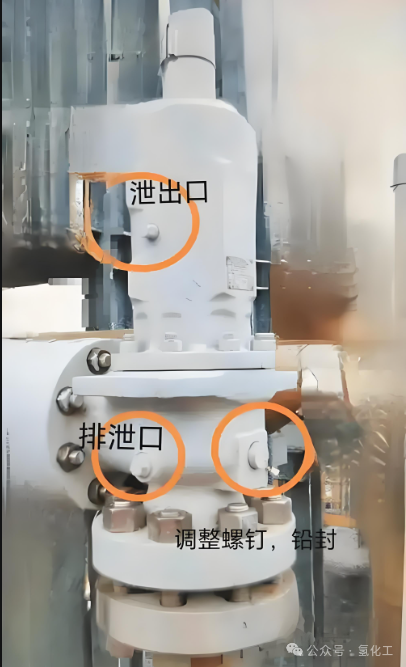

安全阀阀体上面的“孔”分别有哪些作用？

进口

气体进入的口

出口

气体排出的口

排泄孔

安全阀阀体设计应当力求减少介质沉积污垢的影响。蒸汽和液体使用的安全阀要在低于阀座密封面的集液最低部位设置排泄孔。

公称通径大于65mm 的安全阀，其排泄孔直径不小于9.5mm；公称通径小于或者等于65mm的安全阀，其排泄孔直径不小于6.5mm。

GB/T 12243-2021《弹簧直接载荷式安全阀》第4.4.5条有也规定：为防止液体积聚行在低于阀座密封面的部位设置排泄螺栓孔。

蒸汽和液体使用安全阀的安装要确保流体不会积聚在安全阀的下游侧，因为这将影响安全阀的性能，引起弹簧和内部件的侵蚀。许多安全阀的阀体上提供了排泄连接孔，如果实际应用中这个排水口没有使用，或安全阀上没有提供这个排泄孔，应在尽可能靠近安全阀出口的管道上设置一个泪孔。

泄出孔

对于波纹管式安全阀，其阀盖应当设置一个泄出孔，以保证波纹管内腔与大气相通，对于可燃的或者腐蚀性介质，该泄出孔用管子连接到安全场地，以防止波纹管破损后介质外泄造成危险。

平衡波纹管式安全阀出厂时都会在泄出孔（通气孔）上带临时性防尘塑料塞，正常运行时须把塞子取下，否则可能会导致阀盖内压力积聚从而造成波纹管内胀失效。如果人为将泄出孔堵塞也会造成以上结果。

安装带防尘罩的通气弯头可以避免杂质进入阀腔以保证安全阀的正常运行。

注意：部分厂家设计时考虑阀盖的通用性，其它型式的安全阀阀盖上的排泄孔应用丝堵堵塞组成一个封闭式阀盖，否则会导致介质的泄漏。

调整螺钉

安全阀的调整螺钉通常位于安全阀的上部或侧面，具体位置取决于安全阀的型号。通常调整螺钉上会标有调节方向的箭头，拧紧调整螺钉会增加安全阀的开启压力，反之会降低安全阀的开启压力值。

为了防止调整弹簧压缩量的机构（例如调整螺钉）松动，以及随意改变已经调整好的状态，安全阀必须设置防松装置。

注意：安全阀的外部调整机构均应当设有铅封部位，以便调试合格后进行铅封。拆卸、重装、调试后应当重新进行铅封。铅封应当是必须被破坏后才能进行调整的形式
