五种无损检测技术的主要应用、原理和特点，一起了解！
发布时间：2025-09-19 信息来源： 本站
五大常规无损检测技术：
“
射线检测（Radiographic Testing）
超声检测（Ultrasonic Testing）
磁粉检测（Magnetic Particle Testing）
渗透检测（Penetrant Testing）
涡流检测（Eddy Current Testing）
下面将逐一介绍五种检测技术：
射线检测（RT）的原理和特点
射线检测（Radiographic Testing），业内人士简称RT，是工业无损检测（Nondestructive Testing）的一个重要专业门类。
射线检测主要的应用是探测工件内部的宏观几何缺陷。按照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X-CT）、计算机射线照相技术（CR）、射线照相法，等等。

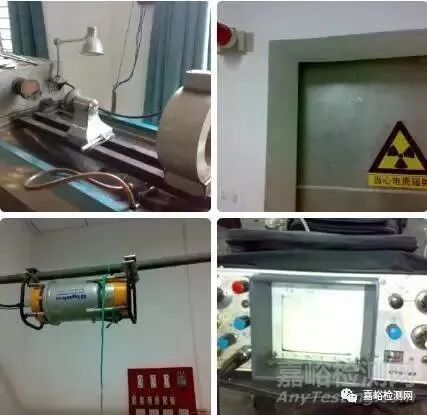

下图：
第一行左起一：固定式磁粉探伤机；第一行左起二：射线检测室的防护屏蔽门。
第二行左起一：便携式X射线管；第二行左起二：A型显示的模拟式超声波探伤仪。
射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。该方法是最基本、应用最广泛的的一种射线检测方法，也是射线检测专业培训的主要内容。
射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。
射线在穿透物体过程中会与物质发生相互作用，因吸收和散射使其强度减弱。强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。
射线照相法的原理2：
如果被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与周围产生差异。把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。
射线穿透工件后，由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位等会出现黑度差异。射线检测员通过对底片的观察，根据其黒度的差异，便能识别缺陷的位置和性质。
以上描述的基本原理和医院拍X光大同小异。

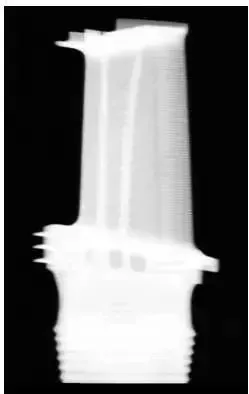

射线照相
射线照相法的特点：
适用于各种熔化焊接方法（电弧焊、气体保护焊、电渣焊、气焊等）的对接接头，也能检查铸钢件，在特殊情况下也可用于检测角焊缝或其他一些特殊结构工件。
a）缺陷显示直观：射线照相法用底片作为记录介质，通过观察底片能够比较准确地判断出缺陷的性质、数量、尺寸和位置。
b）容易检出那些形成局部厚度差的缺陷：对气孔和夹渣之类缺陷有很高的检出率。
c）射线照相能检出的长度和宽度尺寸分别为毫米数量级和亚毫米数量级，甚至更少，且几乎不存在检测厚度下限。
d）几乎适用于所有材料，在钢、钛、铜、铝等金属材料上使用均能得到良好的效果，该方法对试件的形状、表面粗糙度没有严格要求，材料晶粒度对其不产生影响。
超声检测（UT）的原理和特点
超声检测原理：

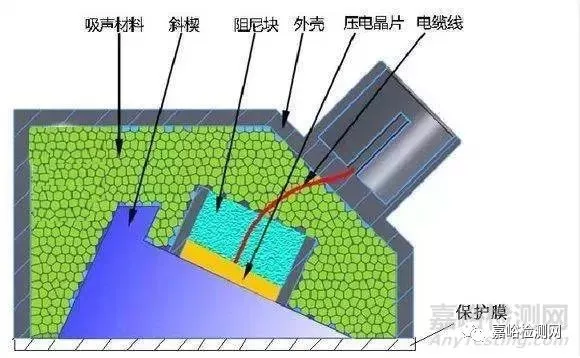

下图为典型的斜探头结构图

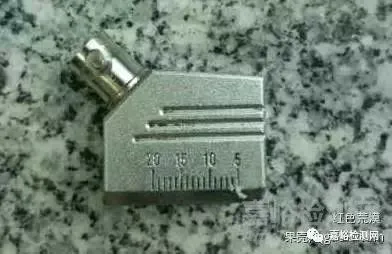

下图为斜探头的实物图：
声源产生的脉冲波进入到工件中，超声波在工件中以一定方向和速度向前传播。当遇到两侧声阻抗有差异的界面时（声阻抗存在差异往往是因为材料中某种不连续性造成，如裂纹、气孔、夹渣等）部分声波被反射，检测设备接受和显示：分析声波幅度和位置等信息，评估缺陷是否存在或存在缺陷的大小位置等。
A型显示的超声波脉冲反射法的特点：
适用于金属、非金属和复合材料等多种制件。

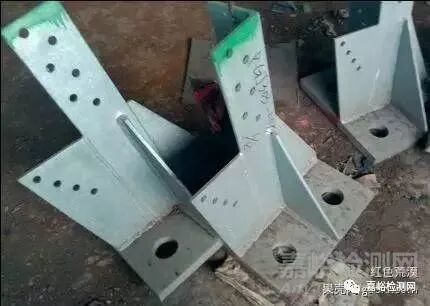

下图为钢制对接接头：T形焊接接头。
2、A型显示的超声波脉冲反射法的优点
a）穿透能力强，可对较大厚度范围内的工件内部缺陷进行检测。如对于金属材料，可检测厚度为1~2mm的薄壁管材和板材，也可检测几米长的钢锻件。
b）缺陷定位较准确。
c）对面积型缺陷的检出率较高。
d）灵敏度高，可检测工件内部尺寸很小的缺陷。超声检测理论灵敏度约为超声波波长的一半，当检测对象为钢制件，采用2.5MHz频率的超声斜探头，其灵敏度约为0.65mm。
e）检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。
3、A型显示的超声波脉冲反射法的局限
a）对工件中的缺陷进行精确的定性、定量仍需作深入研究。
b）对具有复杂形状或不规则外形的工件进行超声检测有困难。
c）缺陷的位置、取向和形状对检测结果有一定影响。
d）工件材质、晶粒度等对检测有较大影响。
e）检测结果显示不直观，检测结果无直接见证记录。
渗透检测（PT）的原理和特点
渗透检测（Penetrant Testing），业内人士简称PT，是工业无损检测（Nondestructive Testing）应用最早的无损检测方法，由于渗透检测简单易操作，其在现代工业的各个领域都有广泛的应用。
渗透检测主要的应用——检查金属（钢、铝合金、镁合金、铜合金、耐热合金等）和非金属（塑料、陶瓷等）工件的表面开口缺陷，例如表面裂纹等。
工业产品在制造和运行过程中,可能在表面产生宽度零点几微米的表面裂纹， 断裂力学研究表明，在恶劣的工作条件下，这些微细裂纹都会是导致设备破坏的裂纹源。

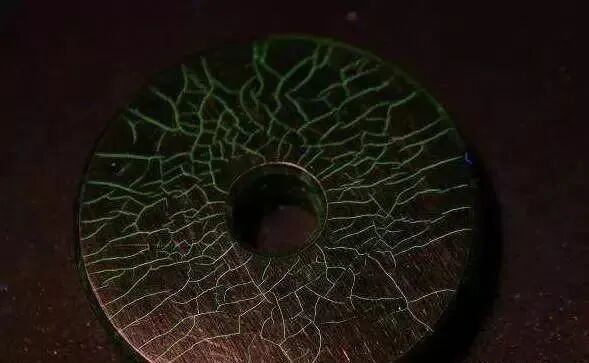

肉眼无法察觉的微裂纹，经荧光渗透检，在紫外线灯的照射下，黄绿色荧光格外醒目，如下图所示：
渗透检测原理：

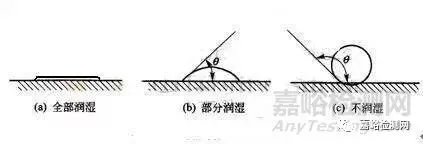

——表面张力，是液体表面层由于分子引力不均衡而产生的沿表面作用于任一界线上的张力。
毛细现象：当液体润湿毛细管或含有细微缝隙的物体，液体沿毛细缝隙流动的现象。
如果液体能润湿毛细管，则液体在细管上升，管子的内径越小，它里面上升的水面也越高 。例如水在玻璃毛细管内，液面是上升的，相当于水渗入毛细管内。
如果液体不能润湿毛细管，则液体在细管降低。例如水银（Hg）在玻璃毛细管内，液面是下降的。

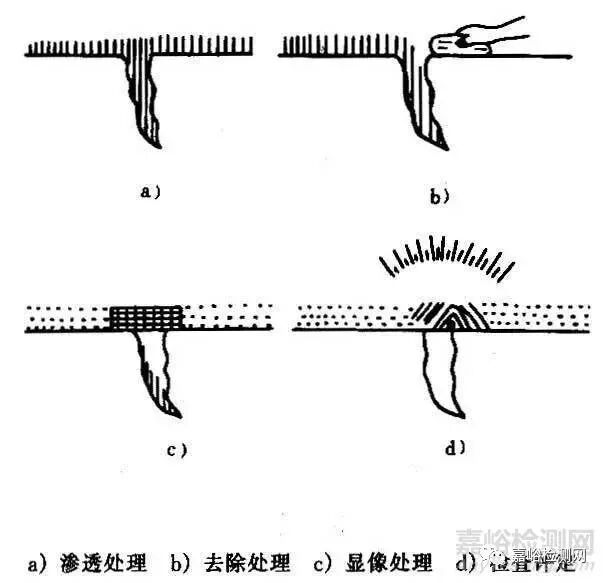

由于毛细现象的作用，当人们将溶有荧光染料或着色染料的渗透剂施加于试件表面时，渗透剂就会渗入到各类开口于表面的细小缺陷中（细小的开口缺陷相当于毛细管，渗透剂渗入细小开口缺陷相当于润湿现象），然后清除依附在试件表面上多余的渗透剂，经干燥后再施加显像剂，缺陷中的渗透剂在毛细现象的作用下重新吸附到试件的表面上，形成放大的缺陷显示。用目视检测即可观察出缺陷的形状、大小及分布情况。
渗透检测特点：
涡流检测（ET）的原理和特点
涡流检测（Eddy CurrentTesting），业内人士简称ET，在工业无损检测（Nondestructive Testing）领域中具有重要的地位，在航空航天、冶金、机械、电力、化工、核能等领域中发挥着越来越重要的作用。
按照不同特征，可将涡流检测分为多种不同的方法：
（1）按检测线圈的形式分类：
a）外穿式：将被检试样放在线圈内进行检测，适用于管、棒、线材的外壁缺陷。
b）内穿式：放在管子内部进行检测，专门用来检查厚壁管子内壁或钻孔内壁的缺陷。
c）探头式：放置在试样表面进行检测，不仅适用于形状简单的板材、棒材及大直径管材的表面扫查检测，也适用于形状福州的机械零件的检测
（2）按检测线圈的结构分类：
a）绝对方式：线圈由一只线圈组成。
b）差动方式：由两只反相连接的线圈组成。
c）自比较方式：多个线圈绕在一个骨架上。
d）标准比较方式：绕在两个骨架上，其中一个线圈中放入已经样品，另一个用来进行实际检测。
涡流检测原理：
涡流检测，本质上是利用电磁感应原理。
无论什么原因，只要穿过闭合回路所包围曲面的磁通量发生变化，回路中就会有电流产生，这种由于回路磁通量变化而激发电流的现象叫做电磁感应现象，回路中所产生的电流叫做感应电流。

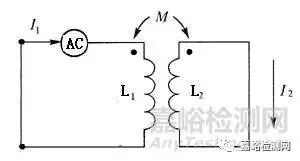

电路中含有两个相互耦合的线圈，若在原边线圈通以交流电，在电磁感应的作用下，在副边线圈中产生感应电流；反过来，感应电流又会影响原边线圈中的电流和电压的关系。如下图所示：
当载有交变电流的试验线圈靠近导体工件时，由于线圈产生的交变磁场会使导体感生出电流（即涡流）。涡流的大小、相位及流动形式受到工件性质（电导率、磁导率、形状、尺寸）及有无缺陷的影响产生变化，反作用于磁场使线圈的电压和阻抗发生变化。
因此通过仪器测出试验线圈电压或阻抗的变化，就可以判断被检工件的性质、状态及有无缺陷。
磁粉检测（MT）的原理和特点
磁粉检测（Magnetic ParticleTesting），业内人士简称MT，是工业无损检测（Nondestructive Testing）的一种成熟的无损检测方法，在航空航天、兵器、船舶、火车、汽车、石油、化工、锅炉压力容器、压力管道等各个领域都得到广泛应用。

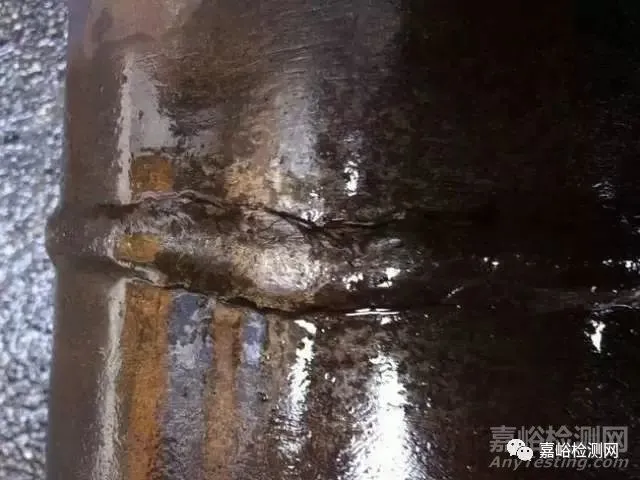

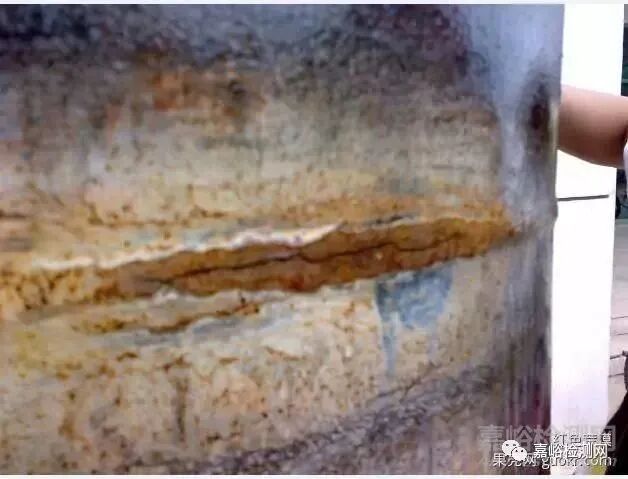

下图为一条对接焊缝管，图片来源于网络，
磁痕没有上图那么明显，大家还能找到磁痕吗？
磁粉检测，本质上是利用材料磁性变化。

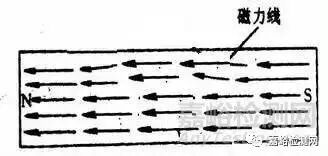

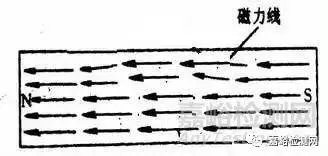

当铁磁性工件被磁化时，若工件材质是连续、均匀的，则工件中的磁感应线将基本被约束在工件内，几乎没有磁感应线从被检表面穿出或进入工件，被检表面不会形成明显的泄漏磁场。如下图所示：
无泄漏磁场
当工件的表面存在着切割磁力线的不连续性时，由于不连续性部位的磁导率低，磁阻很大，磁感应线将会改变途径。

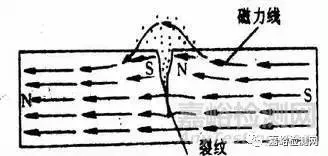

大部分改变途径的磁通将优先从磁阻较低的不连续性底部的工件内通过，当工件磁感应强度比较大，工件不连续性处底部难以接受更多的磁通，或不连续性部位的尺寸较大时，部分磁通就会从不连续性部位逸出工件，越过不连续性上方然后再进入工件，这种磁通的泄漏同时会使不连续性两侧部位产生了磁极化，形成所谓的漏磁场。如下图所示：
存在泄磁场
磁粉检测基本原理：当工件被磁化后，若工件表面及近表面存在不连续性（如裂纹），就会在不连续性部位的表面形成泄漏磁场（即漏磁场），通过漏磁场吸附、聚集检测过程施加的磁粉，最终形成磁痕，便可提供缺陷的位置、形状、大小的显示。
1、适用范围
